国产女人喷潮视频在线观看,国产精品欧美成人片,91九色国产成人久久精品,成在线人免费无码高潮喷水,亚洲日韩成人无码不卡网站,久久久久国产一级毛片高清板,国产一二视频,丰满少妇av无码区,久久永久免费人妻精品我不卡 ,国产伦子系列沙发午睡

宛新華/張潔課題組構(gòu)筑了兩親性嵌段共聚物PEO-b-PS、PEO和無機硅鎢酸（silicotungstic acid, STA）之間的三元雜化共結(jié)晶驅(qū)動自組裝，在溫和條件下實現(xiàn)了納米顆粒的表觀對稱性上升。STA與PEO在溶液中具有強烈的靜電相互作用，三角形納米片在此驅(qū)動下組裝而成，而PEO-b-PS的引入則對形貌的調(diào)控有重要作用。PEO/硅鎢酸靜電復合物由C222₁空間群結(jié)構(gòu)的正交晶體孿生而得到三角形納米片，從低對稱性正交晶系上升到高對稱性六方晶系，實現(xiàn)了表觀對稱性上升(apparent symmetry rising)。（圖1）

圖 1 PEO-b-PS/PEO/STA三元雜化共結(jié)晶驅(qū)動自組裝形成孿晶的示意圖及其取向搭接機制

單個尺寸約500 nm左右的結(jié)構(gòu)完整的三角形納米片SAED呈現(xiàn)六方對稱衍射花樣，與三角形形貌的對稱性一致；三角形邊棱區(qū)域衍射光斑部分消失，衍射花樣的對稱性降低為正交，表明三角形納米片 的晶體結(jié)構(gòu)為孿晶。通過機理研究發(fā)現(xiàn)，PEO/硅鎢酸共晶的晶胞參數(shù)具有b=√3a的特點，而且PEO-b-PS中的親溶劑短鏈PS作為結(jié)晶抑制劑，有利于誘導單晶疇區(qū)以60°夾角取向搭接形成孿晶，從而獲得動力學控制的三角形納米片（圖2）。　　

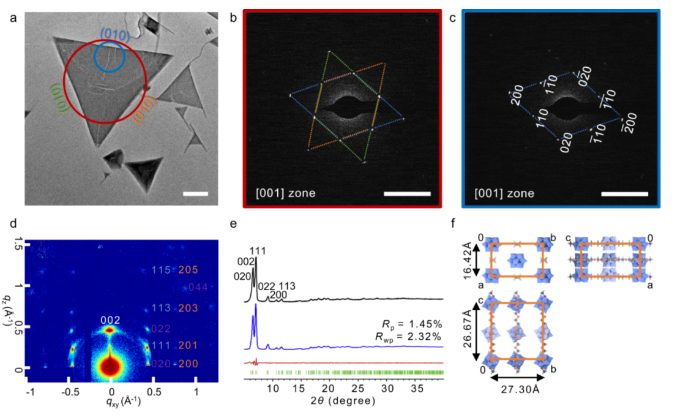

圖2 三元共結(jié)晶驅(qū)動自組裝示意圖及對應的電鏡照片，相應的SAED模式，二維GIWAXS圖及示意圖。a圖比例尺為200nm

改變PS鏈段的聚合度、均聚物與嵌段共聚物混合比例以調(diào)節(jié)組裝體表面PS鏈段的長度與接枝密度，進而調(diào)節(jié)PS的體積分數(shù)在三元共結(jié)晶驅(qū)動自組裝中獲得了納米線、納米帶等多種形貌（圖3）。該工作是團隊近期關(guān)于雜化共結(jié)晶驅(qū)動自組裝的最新進展之一，展現(xiàn)了多元體系的獨特性。結(jié)晶驅(qū)動自組裝中孿晶相形貌的發(fā)現(xiàn)，啟發(fā)了將晶體學中一些有趣的現(xiàn)象與理解遷移至對結(jié)晶驅(qū)動自組裝的研究。

圖3 PS鏈段調(diào)控的三元共結(jié)晶驅(qū)動自組裝相圖

該工作以“Apparent symmetry rising induced by crystallization inhibition in ternary co-crystallization-driven self-assembly”為題發(fā)表在《Nat. Commun.》上（Nat. Commun. 2023, 14, 6496）。論文的通訊作者是北京大學化學與分子工程學院張潔研究員，文章第一作者是北京大學化學與分子工程學院2018級謝思宇博士，北京大學化學與分子工程學院宛新華教授和孫俊良教授為共同作者。該研究得到國家自然科學基金委的支持。

原文鏈接：https://doi.org/10.1038/s41467-023-42290-7

DOI: 10.1038/s41467-023-42290-7
