- 首頁
- 資訊
合工大吳玉程教授課題組在金屬硫族化合物應用于堿金屬離子電池領域取得最新進展
來源：合肥工業(yè)大學 2023-08-30
導讀：近日，合肥工業(yè)大學材料科學與工程學院吳玉程教授課題組在金屬硫族化合物應用于堿金屬離子電池領域取得最新進展，相關成果“Synergistic Engineering of Architecture and Composition in Bimetallic Selenide@Carbon Hybrid Nanotubes for Enhanced Lithium- and Sodium-Ion Batteries”發(fā)表于國際著名期刊《Advanced Functional Materials》。

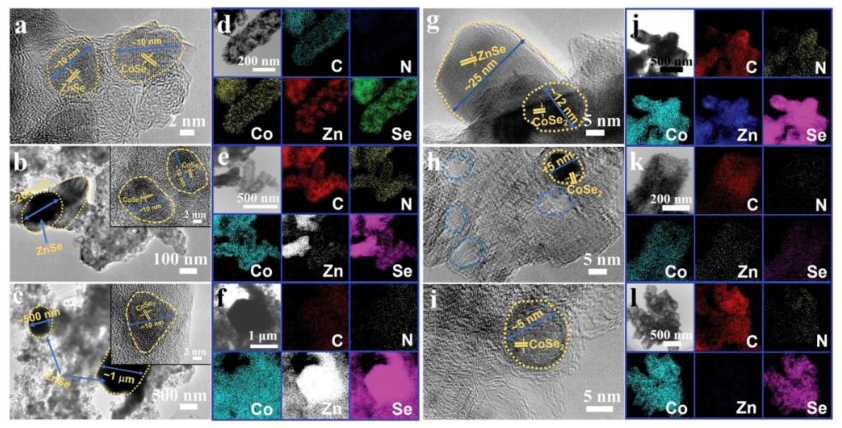

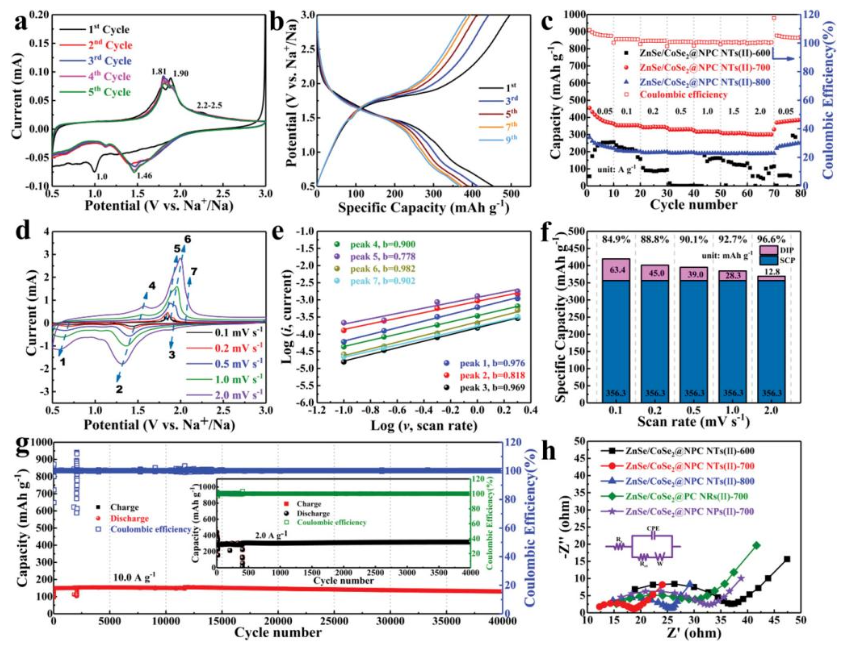

在“碳中和與碳達峰”的國家戰(zhàn)略下，環(huán)境問題和傳統(tǒng)能源短缺大大加快了對可持續(xù)能源材料與技術的探索進程。鋰離子電池在商用中較為成熟，然而進一步提高其比容量、循環(huán)壽命仍是鋰離子電池研究的重要內(nèi)容；同時為了彌補鋰離子電池資源受限的不足，開發(fā)高性能鈉離子電池成為我國新能源戰(zhàn)略布局的重要方向之一。圖1 不同硒化策略的雙金屬硒化物@碳雜化納米管的物性表征圖2 基于兩步硒化策略的雙金屬硒化物@碳雜化納米管電化學儲鈉性能為此合肥工業(yè)大學吳玉程教授課題組崔接武副教授，余東波副研究員與加拿大國立科學研究院孫書會院士開展合作，在前期成熟的MOF調(diào)控策略的基礎上 (Nature Communications, 2020, 11, 927) ，利用優(yōu)化的硒化策略調(diào)控成分與結(jié)構的協(xié)同作用，以此設計了一系列雙金屬硒化物@碳雜化納米管電極材料并應用于鋰離子電池和鈉離子電池。研究發(fā)現(xiàn)，硒化策略對于電極材料的層級多孔結(jié)構，晶粒尺寸具有重要影響，Zn的高溫易揮發(fā)性對于調(diào)控電極材料微納結(jié)構和成分起到了關鍵作用。從而使不同硒化策略獲得的電極材料在鋰離子和鈉離子存儲中展現(xiàn)出截然不同的性能。一步硒化策略優(yōu)化的電極材料在存儲鋰離子時表現(xiàn)出較高的比容量(1328.3 mAh g-1@0.1 A g-1)和良好的倍率性能(269.1 mAh g-1 @10 A g-1)，兩步硒化策略優(yōu)化的電極材料應用于鈉離子存儲時呈現(xiàn)出優(yōu)異的循環(huán)穩(wěn)定性(10 A g-1電流密度下循環(huán)40000周次容量保持率為97.6%)。同時作者利用原位表征技術從機理上分析了電極材料在儲鋰/鈉過程中內(nèi)在區(qū)別與聯(lián)系，該研究成果有望為不同電池體系的電極材料設計提供新的思路。該研究工作得到了國家自然科學基金、安徽省自然科學基金，安徽省重點研發(fā)項目以及中央高?；究蒲袠I(yè)務費專項基金等支持。合肥工業(yè)大學材料科學與工程學院2021級博士研究生曹中南為論文第一作者。論文連接：https://doi.org/10.1002/adfm.202306862
聲明：化學加刊發(fā)或者轉(zhuǎn)載此文只是出于傳遞、分享更多信息之目的，并不意味認同其觀點或證實其描述。若有來源標注錯誤或侵犯了您的合法權益，請作者持權屬證明與本網(wǎng)聯(lián)系，我們將及時更正、刪除，謝謝。 電話：18676881059，郵箱：gongjian@huaxuejia.cn
在線客服
快速發(fā)布
我的店鋪
我的化學加
我的消息
我要充值
回到頂部
