国产女人喷潮视频在线观看,国产精品欧美成人片,91九色国产成人久久精品,成在线人免费无码高潮喷水,亚洲日韩成人无码不卡网站,久久久久国产一级毛片高清板,国产一二视频,丰满少妇av无码区,久久永久免费人妻精品我不卡 ,国产伦子系列沙发午睡

歡迎來到-化學(xué)加-六摩爾！客服熱線：186-7688-2001
  1. 首頁
  2. 資訊

鄭州大學(xué)張建民、河南農(nóng)大董玉濤：Te-CoTe2/rGO超薄納米片硫宿主同步提升鋰硫電池正、負(fù)極性能

來源：河南農(nóng)業(yè)大學(xué)      2023-06-19
導(dǎo)讀：鄭州大學(xué)張建民教授團(tuán)隊和河南農(nóng)業(yè)大學(xué)董玉濤教授團(tuán)隊合作通過一步水熱法制備了二維Te-CoTe2/rGO超薄納米片，作為鋰硫電池中的硫宿主材料提高正極和負(fù)極電化學(xué)性能。


1、背景介紹：
鋰硫電池因其高能量密度（2600 Wh kg-1）、低成本等優(yōu)點(diǎn)被認(rèn)為是極具潛力的下一代儲能電池。但是可溶性中間產(chǎn)物多硫化鋰（LiPSs）的穿梭效應(yīng)、硫物種緩慢的轉(zhuǎn)化動力學(xué)、鋰枝晶的不可控生長等問題導(dǎo)致循環(huán)過程中容量迅速下降，阻礙了鋰硫電池的商業(yè)化。
為提高鋰硫電池的循環(huán)穩(wěn)定性，研究人員基于對多硫化鋰的吸附-催化策略開發(fā)出了很多種硫宿主材料。以往報道的宿主材料主要起到保護(hù)硫正極的作用，在此我們開發(fā)了一種可以同時保護(hù)硫正極和鋰負(fù)極的宿主材料。
2、研究方法：
(1)通過簡單的一步水熱法制備了超薄Te-CoTe2/rGO二維復(fù)合材料。
(2)吸附實(shí)驗(yàn)，Li2S沉積實(shí)驗(yàn)，對稱電池等驗(yàn)證了材料對多硫化鋰的吸附-催化作用。Li‖Cu半電池、Li‖Li對稱電池等驗(yàn)證了材料對鋰負(fù)極的保護(hù)作用。
(3)通過in-situ XRD和in-situ Raman測試探究了Li-S電池中硫物種的轉(zhuǎn)化機(jī)理。
3、成果簡介：
鄭州大學(xué)張建民教授團(tuán)隊和河南農(nóng)業(yè)大學(xué)董玉濤教授團(tuán)隊合作通過一步水熱法制備了二維Te-CoTe2/rGO超薄納米片，作為鋰硫電池中的硫宿主材料提高正極和負(fù)極電化學(xué)性能。本論文的主要研究內(nèi)容在于：（1）Te-CoTe2/rGO對多硫化鋰優(yōu)異的的吸附-催化作用可以有效保護(hù)硫正極；（2）Te-CoTe2/rGO中的單質(zhì)Te與多硫化鋰反應(yīng)生成Li2TexSy，部分Li2TexSy在循環(huán)過程中遷移到鋰負(fù)極表面，可以明顯提高鋰沉積/剝離的可逆性，從而起到保護(hù)鋰負(fù)極的作用。相關(guān)成果以 “Two-birds with one stone: Improving both cathode and anode electrochemical performances via two-dimensional Te-CoTe2/rGO ultrathin nanosheets as sulfur hosts in lithium-sulfur batteries” 為題在Journal of Colloid and Interface Science上發(fā)表。
4、圖文解析：


Fig. 1. (a) Schematic diagram of the sample synthesis process. (b) The XRD pattern of Te-CoTe2/rGO, (c) nitrogen adsorption-desorption isotherm and the pore size distribution (inset) of Te-CoTe2/rGO, (d) TGA curves of Te-CoTe2/rGO and CoTe2/rGO in air. SEM images of (e) Te-CoTe2/rGO, (f)CoTe2/rGO and (g) Te-CoTe2. (h, i) HRTEM images of Te-CoTe2/rGO. (j) Mapping of Te-CoTe2/rGO.

圖1為材料的制備過程示意圖以及材料的表征，SEM和TEM驗(yàn)證了Te-CoTe2/rGO復(fù)合材料的超薄二維結(jié)構(gòu)。


Fig. 2. (a) UV?vis spectra and photo (inside) of rGO, CoTe2/rGO (CTG), and Te-CoTe2/rGO (TCTG) after adsorption of Li2S6 solutions. XPS survey spectrum of Te-CoTe2/rGO (b) and elemental high-resolution XPS spectra of Co 2p before (c) and after (d) absorbing Li2S6 and Te 3d before (e) and after (f) absorbing Li2S6.

圖2探究了Te-CoTe2/rGO對多硫化鋰的吸附作用，證明了Te-CoTe2/rGO對多硫化鋰有著強(qiáng)的吸附作用。


Fig. 3. (a) CV curves of S@Te-CoTe2/rGO, S@CoTe2/rGO and S@rGO cathodes at 0.1 mV s-1. The corresponding Tafel plots of (b) peak B in the reduction direction and (c) peak C in the oxidization direction. (d) CV curves of the S@Te-CoTe2/rGO cathode at different scan rates. (e, f) The corresponding linear fitting curves of the peak currents from 0.1 mV s-1 to 0.5 mV s-1. (g) CV curves of symmetric cells using Te-CoTe2/rGO, CoTe2/rGO and rGO electrodes with or without Li2S6 at a scan rate of 1 mV s-1. Potentiostatic nucleation curves of Li2S with the (h) Te-CoTe2/rGO electrode and (i) Te-CoTe2/rGO, CoTe2/rGO and rGO electrodes in the Li2S8 catholyte.

圖3是關(guān)于材料催化作用的探究，可以發(fā)現(xiàn)Te-CoTe2/rGO對硫物種的轉(zhuǎn)化具有較好的催化作用，有利于電子和Li+的快速傳遞，從而起到保護(hù)硫正極的作用。


Fig. 4. (a) Comparison between Li2S6 solution and [Li2S6 + Te] solution. (b) UV?vis spectra of Li2S6 and [Li2S6 + Te]. (c) Raman spectra of Li2S6 and [Li2S6 + Te]. XPS spectra: (d) Te 3d of commercial Te, (e) Te 3d of [Li2S6 + Te], (f) S 2p of [Li2S6 + Te].

圖4 通過紫外-可見光譜、拉曼光譜和XPS驗(yàn)證了Te-CoTe2/rGO中的單質(zhì)Te與多硫化鋰反應(yīng)生成Li2TexSy。

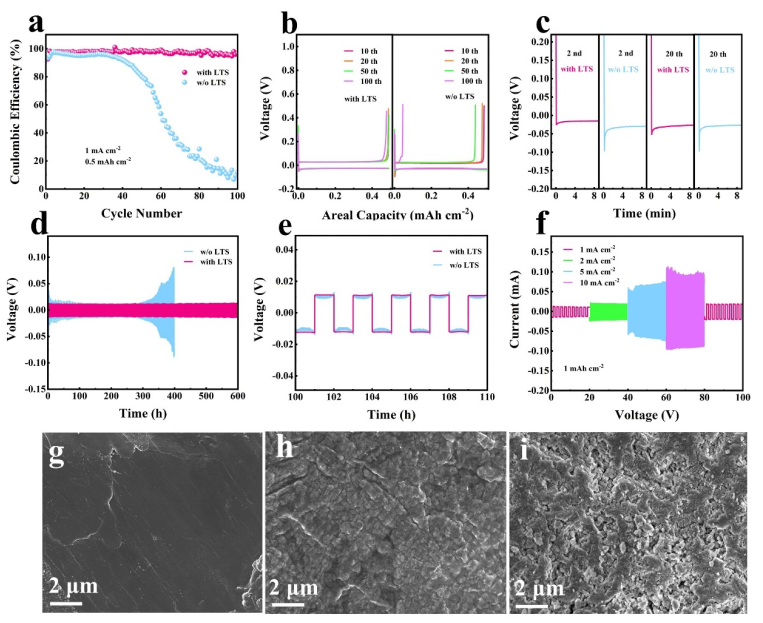

Fig. 5. (a) CE of the Li‖Cu half cells with and without (w/o) Li2TexSy (LTS). (b, c) The corresponding selected voltage profiles. (d, e) Cycling stability of the Li‖Li symmetric cells with and without Li2TexSy. (f) Rate performances of the Li‖Li symmetric cells with Li2TexSy at different current densities. Surface morphology characterizations of (g) Li sheet before cycling, (h) Li sheet with Li2TexSy and (i) Li sheet without Li2TexSy after 100 cycles at 1 mA cm-2 for 1 mA h cm-2.

圖5表明Li2TexSy可以明顯提高鋰沉積/剝離的可逆性，從而起到保護(hù)鋰負(fù)極的作用。

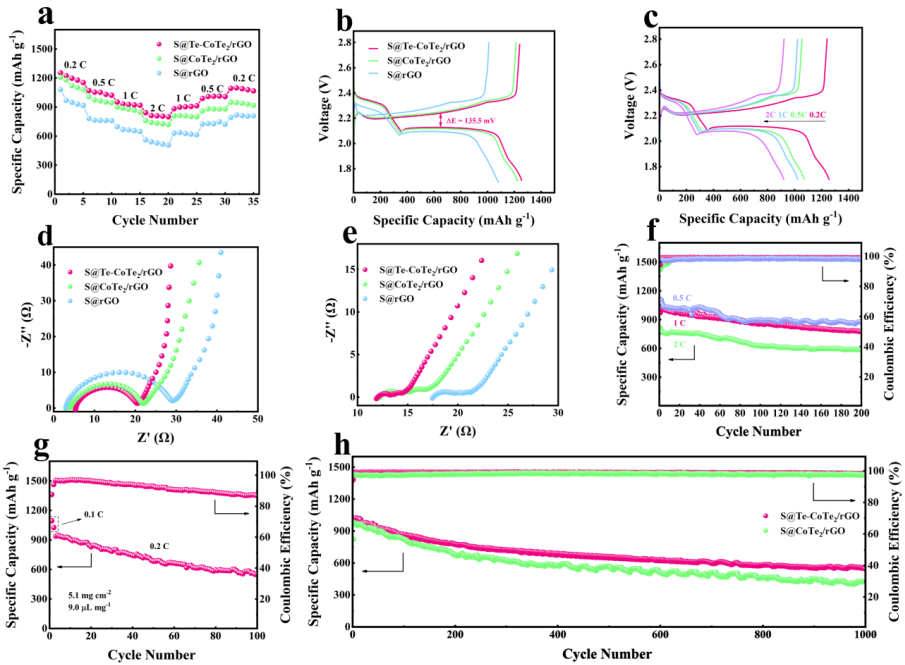

Fig. 6. (a) Rate performances and (b) the corresponding charge?discharge profiles of S@Te-CoTe2/rGO, S@CoTe2/rGO and S@rGO cathodes at 0.2 C. (c) Charge?discharge profiles of the S@Te-CoTe2/rGO cathode with different current densities. EIS spectra (d) before and (e) after 100 cycles. (f) Cycling performances of S@Te-CoTe2/rGO cathode at 0.5 C, 1 C and 2 C. (g) Cycling performance of the S@Te-CoTe2/rGO cathode under high sulfur loading. (h) Long cycling performances of S@Te-CoTe2/rGO and CoTe2/rGO cathodes.

圖6表明Te-CoTe2/rGO對鋰硫電池的雙重保護(hù)作用有效提高了鋰硫電池的電化學(xué)性能。


Fig. 7. (a, b) In situ XRD patterns and (c, d) in situ Raman curves of the S@Te-CoTe2/rGO cathode.

圖7通過in-situ XRD和in-situ Raman測試探究了Li-S電池中硫物種的轉(zhuǎn)化機(jī)理，在放電和充電過程中硫的轉(zhuǎn)化過程為：α-S8 → Li2S8 → Li2S6 → Li2S4 → Li2S → Li2S4 → Li2S6 → β-S8。
5、總結(jié)與展望：
綜上所述，本工作主要探究了具有雙重保護(hù)作用的Te-CoTe2/rGO宿主材料在Li-S電池中的應(yīng)用，通過一步水熱法制備了具有雙重保護(hù)作用的超薄Te-CoTe2/rGO材料，Te-CoTe2/rGO硫宿主對多硫化鋰的吸附-催化作用有效保護(hù)了硫正極，同時Te-CoTe2/rGO中的單質(zhì)Te與多硫化鋰反應(yīng)生成的Li2TexSy亦可以提高鋰沉積/剝離的可逆性、保護(hù)鋰負(fù)極。得益于其對鋰硫電池的雙重保護(hù)作用，S@Te-CoTe2/rGO電極在1 C時的初始放電容量為970.0 mA h g?1，在1000個循環(huán)后保留了56.23%的容量（545.5 mA h g?1），平均每個循環(huán)的容量衰減率僅為0.043%，明顯低于S@CoTe2/rGO電極的0.056%。更重要的是這種雙重保護(hù)作用的宿主材料的開發(fā)與實(shí)踐，為提升Li-S電池的整體性能提供了一種新策略。
6、作者簡介：
張建民，理學(xué)博士，鄭州大學(xué)教授，博士生導(dǎo)師。主要人事能源電化學(xué)，材料電化學(xué)，電催化，新型功能材料的研究工作。主持國家自然科學(xué)基金、河南省自然科學(xué)基金、河南省科技攻關(guān)重點(diǎn)項目等10余項?！洞髮W(xué)化學(xué)》編委，河南省化學(xué)會常務(wù)理事。在Chem. Sci., J. Energy Chem., J. Mater. Chem. A, Chem. Eur. J. 等主流學(xué)術(shù)期刊發(fā)表SCI 論文80余篇。
董玉濤，理學(xué)博士，河南農(nóng)業(yè)大學(xué)校聘教授，碩士生導(dǎo)師。主要致力于動力電池相關(guān)儲能材料的研究，重點(diǎn)開展了新型鋰/鈉離子電池電極材料、鋰硫電池關(guān)鍵材料與器件功能導(dǎo)向設(shè)計、可控構(gòu)筑和構(gòu)效關(guān)系等方面的研究工作。主持河南省科技攻關(guān)、河南農(nóng)業(yè)大學(xué)拔尖人才啟動基金等項目。近五年以第一作者或通訊作者在Chem. Sci., J. Energy Chem., Nano Res., J. Colloid Interface Sci., ACS Appl. Mater. Interfaces等國際知名期刊發(fā)表SCI 論文二十余篇。更多詳情：https://www.x-mol.com/groups/dong_yutao
文獻(xiàn)全文鏈接：

Z. Cheng, M. Wang, Y. Dong, Y. Han, X. Yan, L. Xie, X. Zheng, L. Han, J. Zhang, Two-birds with one stone: Improving both cathode and anode electrochemical performances via two-dimensional Te-CoTe2/rGO ultrathin nanosheets as sulfur hosts in lithium-sulfur batteries, Journal of Colloid and Interface Science (2023), doi: https://doi.org/10.1016/j.jcis.2023.06.037



聲明：化學(xué)加刊發(fā)或者轉(zhuǎn)載此文只是出于傳遞、分享更多信息之目的，并不意味認(rèn)同其觀點(diǎn)或證實(shí)其描述。若有來源標(biāo)注錯誤或侵犯了您的合法權(quán)益，請作者持權(quán)屬證明與本網(wǎng)聯(lián)系，我們將及時更正、刪除，謝謝。 電話：18676881059，郵箱：gongjian@huaxuejia.cn

91久久亚洲综合精品成人| 国产无套粉嫩白浆在线精品| 成人精品一区日本无码网| 亚洲AV成人无码精品电影在线| 亚洲精品成人一二三专区| 中文有码无码人妻在线短视频| 狠狠cao日日穞夜夜穞av| 国产精品99久久久久久董美香| av无码一区二区二三区1区6区| 亚洲免费的福利片| 亚洲色大网站www永久网站 | 中文字幕午夜福利片午夜福利片97| 欧美精品日韩精品一卡| 国产精品久久久久久爽爽爽床戏| 极度性变态另类扩张| 亚洲丝袜第一页| 亚洲AV永久无无码精品一区二区三区| 公与淑婷厨房猛烈进出视频免费 | 成人免费播放视频777777 | 国产亚洲一区二区手机在线观看| 国产成人a在线观看视频| 国产亚洲欧洲AⅤ综合一区| 亚洲国产日韩制服在线观看| 91精品国产91久无码网站| 亚洲国产欧美国产综合一区| 国产成人高清亚洲综合| 人妻少妇精品视频三区二区| 亚洲a∨无码一区二区| 1313久久国产午夜精品理论片| 国产精品小一区二区三区| 国产精品久久久久9999| 亚洲精品国产专区91在线| 欧美在线精品一区二区三区| 中文字幕Aⅴ人妻一区二区苍井空| 久久久WWW成人免费毛片| 国产高清JAPANESE在线播放E| 久久96热在精品国产高清| 暖暖免费观看电视在线高清| 蜜桃视频中文字幕一区二区三区| 精品精品国产欧美在线小说区| 亚洲日产无码中文字幕|
