国产女人喷潮视频在线观看,国产精品欧美成人片,91九色国产成人久久精品,成在线人免费无码高潮喷水,亚洲日韩成人无码不卡网站,久久久久国产一级毛片高清板,国产一二视频,丰满少妇av无码区,久久永久免费人妻精品我不卡 ,国产伦子系列沙发午睡

有機框架材料具有獨特的孔洞結(jié)構(gòu)、高的比表面積和優(yōu)異的物理化學性質(zhì)，在能源、催化、傳感以及光電器件等領(lǐng)域展示了廣闊的應(yīng)用前景。目前制備的有機框架材料，受到分子鍵接方式、堆疊結(jié)構(gòu)和加工方法制約，導(dǎo)電性能較低。因此，開發(fā)新型低維有機框架材料，發(fā)展低成本、大規(guī)模晶體和薄膜制備技術(shù)對于推動有機框架材料功能器件的應(yīng)用具有重要意義。

在中國科學院先導(dǎo)B專項和國家自然科學基金委的大力支持下，化學研究所有機固體院重點實驗室劉云圻課題組開展了低維導(dǎo)電有機框架材料的可控制備研究，在金屬有機框架（MOF）和共價有機框架（COF）材料薄膜的可控組裝以及光電性能研究方面取得了系列研究進展（Angew. Chem. Int. Ed. 2021, 60, 2887；Adv. Mater. 2021, 33, 2007741；Angew. Chem. Int. Ed. 2021, 60, 17440；Angew. Chem. Int. Ed. 2022,134,e202113067, Nat. Commun. 2022, 13, 1411）。

最近，該課題組陳建毅等科研人員以1,5-二氨基-4,8-二羥基-9,10-蒽二酮(DDA)為有機配體，設(shè)計合成了一種新型的一維DDA-Cu 有機框架材料。不同于廣泛報導(dǎo)的二維有機框架材料，該材料的有機配體與雙銅離子連接，形成延伸的π-d共軛納米帶。在平面內(nèi)，這些納米帶肩并肩排列，而在垂直于分子平面方向則采用π-π堆疊方式。該結(jié)構(gòu)特征為電荷沿π-d納米帶和π-π堆疊方向傳輸提供了高效傳輸途徑。研究結(jié)果表明，DDA-Cu有機框架材料是一種n型半導(dǎo)體材料，具有高的結(jié)晶質(zhì)量和高的電導(dǎo)率（約9.4 S m^–1），其電學帶隙（E_g）和激子結(jié)合能（E_b）分別為0.49 eV與0.3 eV。將DDA-Cu MOF用作超級電容器的電極材料，表現(xiàn)出良好的電荷儲存性質(zhì)與循環(huán)穩(wěn)定性，其質(zhì)量電容和面電容分別可以達到118 F/g和236 mF/cm²，性能優(yōu)于近期報道的碳納米管、石墨烯、MOF等材料。此外，基于DDA-Cu材料薄膜，研究者也搭建了柔性光電突觸器件，成功地模擬了人工視覺感知系統(tǒng)，且器件表現(xiàn)出良好的抗彎曲性與空氣穩(wěn)定性。相關(guān)研究工作發(fā)表在Nat. Commun.（2022, 13, 7599）上，文章第一作者為博士生商圣從，通訊作者為陳建毅研究員。

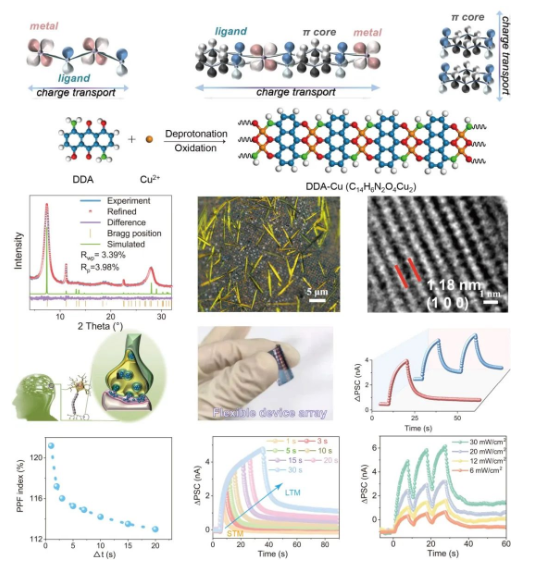

圖. 一維DDA-Cu 有機框架材料的結(jié)構(gòu)和柔性光電突觸器件
