女人与牲口性恔配视频免费,大香蕉久久精品一区二区字幕

CEJ：中大周劍課題組在丙烯酰胺輔助真空干燥制備高性能氣凝膠方向取得新進展

來源：中山大學 2022-10-17

導讀：近日，中山大學周劍副教授團隊開發(fā)了一種氣凝膠材料的補償策略制備方法并以此法制備了導電氣凝膠聚3，4-乙烯二氧噻吩/ 聚苯乙烯磺酸（PEDOT/PSS）。通過調整PEDOT/PSS與丙烯酰胺的重量比和干燥溫度，得到了低密度(6.3-21.6 mg/cm3)、高孔隙率(>99%)和低收縮率(5.3%)的氣凝膠，并且氣凝膠電導率可達81.1 S/m。該氣凝膠被用作濕氣發(fā)電的綠色能源的收集。

氣凝膠是由高達99.98%的空氣組成的超多孔三維（3D）結構，并以細胞狀或纖維狀網(wǎng)絡作為骨架支撐。它有著出色的物理性能，例如超低密度、高比表面、低熱導、低聲阻抗等，使其在能量儲存、化學催化、電子傳感器、聲絕緣體、航空航天以及熱絕緣領域都表現(xiàn)出巨大潛力。但由于其常見的制備技術如冷凍干燥（Freezing-drying）及超臨界流體干燥（supercritical drying）常存在極端制備條件而導致高耗能、高耗時等弊端以及所需設備條件較為嚴苛等問題而難以滿足氣凝膠材料在諸多領域日益增長的需求。因此，如何在低能耗、低耗時的情況下制備高性能氣凝膠仍是研究熱點。

鑒于此，中山大學周劍副教授團隊開發(fā)了一種氣凝膠材料的補償策略制備方法并以此法制備了導電氣凝膠聚3，4-乙烯二氧噻吩/ 聚苯乙烯磺酸（PEDOT/PSS）。通過調整PEDOT/PSS與丙烯酰胺的重量比和干燥溫度，得到了低密度(6.3-21.6 mg/cm3)、高孔隙率(>99%)和低收縮率(5.3%)的氣凝膠，并且氣凝膠電導率可達81.1 S/m。該氣凝膠被用作濕氣發(fā)電的綠色能源的收集。文章以“Compensation strategy for constructing high-performance aerogels using acrylamide-assisted vacuum drying and their use as water-induced electrical generators”為題，在線發(fā)表于在期刊《Chemical Engineering Journal》上。

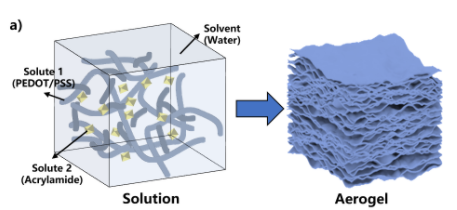

圖1. 補償策略分散體系示意圖

本文提出的氣凝膠干燥方法主要依托于：在丙烯酰胺和PSS間的酸堿相互作用和丙烯酰胺對PEDOT的極性作用下，冷凍后形成的丙烯酰胺晶體在其中的功能類似于在創(chuàng)建多孔結構時冰晶在冷凍干燥中的作用，從而構建出PEDOT/PSS三維多孔結構。之后在高溫（80℃或110℃）真空干燥下，丙烯酰胺晶體下緩慢升華，保持固體狀態(tài)的PEDOT/PSS的多孔結構，從而實現(xiàn)氣凝膠制備。

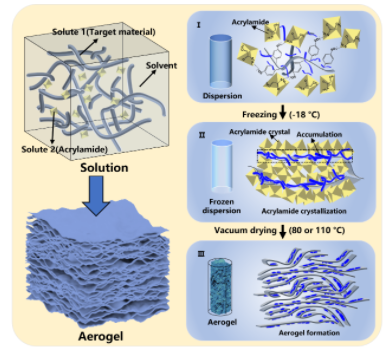

圖2. 氣凝膠制備過程原理

此外，研究人員以上述所制備的氣凝膠為基礎，還發(fā)現(xiàn)丙烯酰胺的加入可以提高PEDOT/PSS氣凝膠的導電性。通過拉曼光譜分析，丙烯酰胺促進了PEDOT苯式結構向醌式結構的轉化，提高了導電性。團隊成員將上述PEDOT氣凝膠應用于濕氣發(fā)電領域中，通過親水基團的吸水作用，其內(nèi)部可解離的化學基團發(fā)生不同程度的離子吸附，產(chǎn)生電勢差，實現(xiàn)濕氣發(fā)電。

圖3.PEDOT氣凝膠在濕氣發(fā)電（圖a-c）上的應用及電導增強原理（圖d-e）

所述文章中，中山大學材料科學與工程學院碩士生范俊呈為本文的第一作者，本科生李恒瑞為第二作者，周劍副教授為通訊作者。

原文鏈接：Juncheng Fan，HengruiLi，SongsongTang，BoxiaoLi，YangyangXin，You-Lo Hsieh，JianZhou*. Compensation strategy for constructing high-performance aerogels using acrylamide-assisted vacuum drying and their use as water-induced electrical generators. Chemical Engineering Journal. 2023, 452, 139685.

https://www.sciencedirect.com/science/article/pii/S1385894722051646?ref=cra_js_challenge&fr=RR-1

參考資料：https://mse.sysu.edu.cn/article/2360

聲明：化學加刊發(fā)或者轉載此文只是出于傳遞、分享更多信息之目的，并不意味認同其觀點或證實其描述。若有來源標注錯誤或侵犯了您的合法權益，請作者持權屬證明與本網(wǎng)聯(lián)系，我們將及時更正、刪除，謝謝。電話：18676881059，郵箱：gongjian@huaxuejia.cn

投稿合作郵箱：gongjian@huaxuejia.cn

手機號綁定

請輸入校驗碼

請選擇用戶類型

綁定企業(yè)

CEJ：中大周劍課題組在丙烯酰胺輔助真空干燥制備高性能氣凝膠方向取得新進展

來源：中山大學 2022-10-17
