Adv Sci：暨大劉明賢團隊在“綠色”碳納米管墨水用于熱電發電機方面取得研究進展
來源：暨南大學 2022-10-11
導讀：近日，暨南大學化學與材料學院劉明賢教授課題組在國際權威學術期刊Advanced Science （IF = 17.521）發表題為“Carbon Nanotube Ink Dispersed by Chitin Nanocrystals for Thermoelectric Converter for Self-Powering Multifunctional Wearable Electronics”的研究論文。

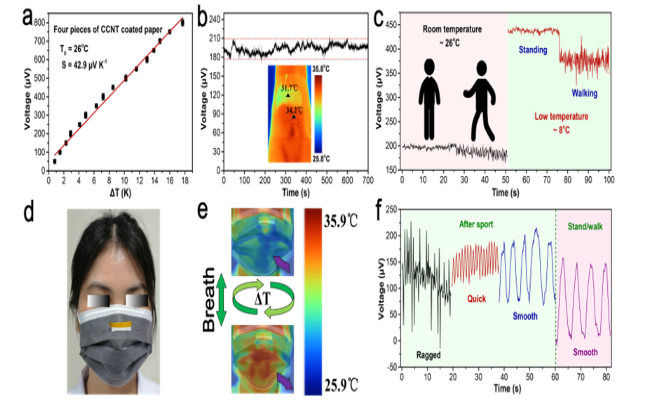

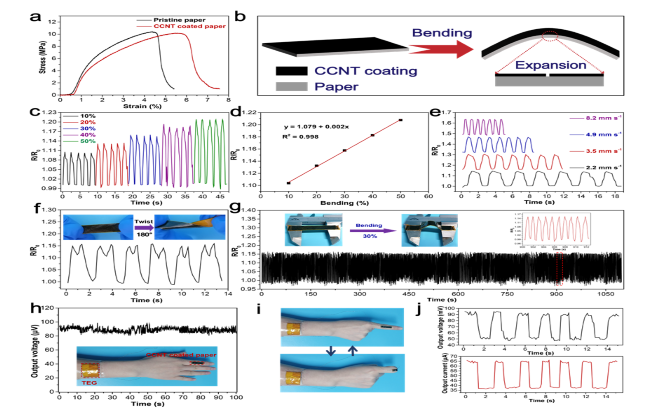

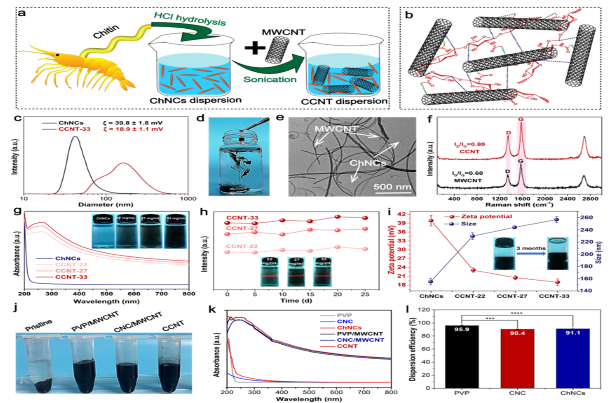

導電墨水在印刷工藝中能快速生產多功能先進設備，例如印刷傳感器、發電機、儲能設備，尤其是各種柔性可穿戴電子產品。導電墨水的選擇是電子產品特性的關鍵部分。其中，具有優異的電學和力學性能的碳納米管(CNT)是柔性可穿戴設備的理想材料。然而，CNT在溶劑中的不良分散性極大地限制了CNT在可穿戴傳感器制造中的應用。因此，開發新型的“綠色”CNT分散劑對于CNT基墨水在可穿戴電子設備領域的應用具有重要的意義。該研究將從蝦殼中提取的甲殼素納米晶(ChNCs)作為多壁碳納米管(MWCNT)的分散劑，通過超聲輔助獲得均勻穩定的ChNCs/MWCNT（CCNT）墨水。ChNCs與MWCNT之間發生庫侖引力、π-π共軛和疏水-疏水相互作用從而使CCNT墨水被放置3個月后不發生沉降。ChNCs的分散效率約為91.1%，高于常見的其他類型的分散劑(圖1)。圖1 CCNT導電墨水的制備示意圖和性能表征結果圖。獲得的CCNT導電墨水具有良好的導電性和印刷性，采用絲網印刷技術可將CCNT墨水涂布在普通紙上。用銅線將4張5 × 15 mm的CCNT涂布紙串聯組裝成一個熱電發電機(TEG)。在室溫下該TEG的塞貝克系數為42.9 μV K-1，表明具有良好的熱電性能，可將其貼在手腕上，收集人體熱量從而實現自供電。這意味著該TEG可在活動場合下連續監測人體的運動情況。另一方面，可將TEG安裝在口罩中，通過監測志愿者呼吸頻率來實現健康監測(圖2)。圖2熱電紙的輸出電壓-溫差曲線以及將器件用于監測站立或行走和運動后的呼吸情況。CCNT涂布紙基熱電紙不僅具有良好的溫度響應性能，而且由于其具有良好的柔性，還具有作為應變傳感器的潛力。將涂布紙作為應變傳感器，傳感機制如圖3所示。向無涂層一端彎曲時，涂層會受到拉應力，微裂紋擴散和傳播，導致導電網絡破壞，阻力增大。彎曲應變與相對電阻呈高線性關系（R2 = 0.998）。涂布紙?jiān)诓煌膹澢俾氏抡故境隽己玫姆€(wěn)定性和可恢復性，具有典型的與彎曲速率無關的傳感行為。在循環扭轉180°的過程中，也能獲得可重復且穩定的響應信號。涂布紙?jiān)?000次30%的彎曲循環測試中保持良好的相對電阻穩定性。每個彎曲循環中幾乎展示出相同的彎曲傳感信號和優異的再現性，表明涂布紙具有良好的機械靈活性和耐久性，這對于實際應用中的可穿戴傳感器至關重要。在穩定狀態下，由于環境與皮膚之間的溫差，熱電紙產生了穩定的輸出電壓。當志愿者的關節做反復彎曲運動時，展示出了規律變化的輸出電壓和電流。圖3 CCNT涂布紙的性能和自供電應變傳感器應用總之，該研究采用天然來源的ChNCs作為分散劑和粘合劑，通過超聲輔助成功地制備了均勻、穩定的MWCNT基墨水。該墨水具有良好的印刷性和對各種基材(紙、玻璃和PET)的適應性。通過簡單的絲網印刷技術，將CCNT墨水涂布在纖維素紙的表面，制備了具有良好熱電性能的涂布紙。該熱電紙具有精確的溫度檢測和識別能力，可將熱電壓信號轉換為音符，可以直接安裝在志愿者的手臂上或口罩中，以監測人體的運動情況或呼吸變化。此外，由于紙基具有良好的柔韌性，組裝的自供電應變傳感器可以靈敏地監測人體關節運動?？傊珻hNCs分散的MWCNT基導電墨水在自供電多功能可穿戴電子產品中具有廣闊的應用前景。論文第一作者為化學與材料學院博士生何韻晴，唯一通訊作者是劉明賢教授。該論文得到了國家自然科學基金面上項目、廣東省自然科學基金項目、廣東省科技計劃項目、廣州市科技計劃項目和中央高?；究蒲袠I(yè)務費專項的資助。參考資料：https://www.jnu.edu.cn/2022/1009/c3135a721359/page.htm
