国产女人喷潮视频在线观看,国产精品欧美成人片,91九色国产成人久久精品,成在线人免费无码高潮喷水,亚洲日韩成人无码不卡网站,久久久久国产一级毛片高清板,国产一二视频,丰满少妇av无码区,久久永久免费人妻精品我不卡 ,国产伦子系列沙发午睡

共軛梯形聚合物由于其高的載流子遷移率，長的激子擴散長度和低的能隙等誘人的物理性質(zhì)吸引了大量的關注。由交替的六元環(huán)和四元環(huán)組成的Ladder Phenylenes (LPs)是一類獨特的共軛梯形聚合物。它們芳香六元環(huán)和反芳香四元環(huán)交替排列的結構特點，使得LPs擁有獨特的光學和電學性能，有望應用于光電器件等領域。然而由于LPs的穩(wěn)定性和溶解性較差，目前通過溶液法合成的LPs鏈最大長度不超過5個苯環(huán)單元。并且，它們的電子性質(zhì)研究也僅限于通過傳統(tǒng)的手段，收集LPs鏈的平均信號。而在實空間對獨立的LPs鏈的電子性質(zhì)研究還未見報道，這嚴重阻礙了這類共軛梯形聚合物的應用研究。

表面合成技術為原子級精確制造低維納米結構（如苯類大分子、一維聚合物、和石墨烯納米帶等）提供了一種通用的途徑。結合掃描探針顯微技術能夠進一步研究它們的拓撲結構和電子特性。在表面上合成LPs的最直接方法是通過鄰二鹵代苯類分子的脫鹵[2+2]環(huán)加成反應。前期Fasel教授團隊和Meunier教授團隊合作以鄰二溴代并四苯為前驅(qū)體，在Ag(111)上實現(xiàn)了脫鹵環(huán)加成反應，得到了并四苯二聚體、三聚體和四聚體等多種產(chǎn)物。最近，Lin教授團隊和Kim教授團隊以2,3,6,7,10,11-六溴代三亞苯為前驅(qū)體，研究了脫溴[2+2]和[2+2+2]環(huán)加成的反應過程?？傮w而言，提高脫鹵[2+2]環(huán)加成的反應選擇性對于實現(xiàn)高質(zhì)量LPs鏈的表面合成、原子結構和電子性質(zhì)表征至關重要。

近日，華東理工大學的劉培念教授/李登遠副教授團隊和國家納米中心的裘曉輝研究員/劉夢溪副研究員團隊及河北大學的石興強教授團隊合作，通過位阻效應控制表面[2+2]環(huán)加成反應，高選擇性地實現(xiàn)了LPs鏈的定向構建（圖1），并對其電子性質(zhì)進行了實空間表征（圖2）。

圖1、基于高選擇性表面[2+2]環(huán)加成反應的LPs單分子鏈構建

該研究工作在Au(111)基底表面上發(fā)展了高選擇性的脫鹵[2+2]環(huán)加成反應，高質(zhì)量地制備了線性的LPs鏈。其中，前驅(qū)體四溴對二甲苯（TBDMB）中甲基的位阻效應極大地提高了[2+2]環(huán)加成反應的選擇性，并定向控制了產(chǎn)物結構。結合掃描隧道顯微鏡（STM）和非接觸原子力顯微鏡（nc-AFM）確認了產(chǎn)物LPs的原子結構（圖1）。掃描隧道譜（STS）及相應偏壓下電子態(tài)的空間分布測量揭示了LPs在NaCl(2ML)/Au(111)上是一種帶電狀態(tài)的鏈。對比中性的LPs與基底的功函，作者判斷LPs低聚物失去了一個電子轉變成帶正電的LPs⁺；其中，中性LPs低聚物的HOMO分裂為LPs⁺的SOMO和SUMO兩種分子軌道。這一結果得到了DFT理論計算的支持，并且HOMO-1和LUMO的軌道空間分布也與理論結果吻合。此外，DFT理論結果表明，甲基修飾的LPs鏈的能帶結構為間接帶隙，帶隙大小約 1.25 eV，并表現(xiàn)出反鐵磁性基態(tài)，它們的非磁性-反鐵磁性能量差與最窄鋸齒形石墨烯納米帶的相當。帶電LPs⁺的SOMO、SUMO電子結構類似于擴展體系的雙極磁性半導體（bipolar magnetic semiconductors）的能帶結構，這預示著LPs⁺鏈在自旋電子學中具有潛在的應用前景（圖2）。

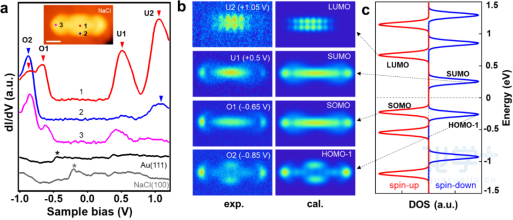

圖2、LPs單分子鏈的dI/dV 譜圖、dI/dV 映射圖和自旋分辨態(tài)密度

該研究工作是由華東理工大學劉培念教授/李登遠副教授團隊和國家納米中心的裘曉輝研究員/劉夢溪副研究員團隊及河北大學的石興強教授團隊經(jīng)過四年的不懈努力，通力合作完成。該研究工作以通訊形式發(fā)表在《美國化學會志》。

“Ladder Phenylenes Synthesized on Au(111) Surface via Selective [2+2] Cycloaddition”, Deng-Yuan Li,? Xia Qiu,? Shi-Wen Li,? Yin-Ti Ren,? Ya-Cheng Zhu, Chen-Hui Shu, Xiao-Yu Hou, Mengxi Liu,* Xing-Qiang Shi,* Xiaohui Qiu,* Pei-Nian Liu,* J. Am. Chem. Soc. 2021, DOI: 10.1021/jacs.1c05586

原文鏈接：https://pubs.acs.org/doi/10.1021/jacs.1c05586
