国产女人喷潮视频在线观看,国产精品欧美成人片,91九色国产成人久久精品,成在线人免费无码高潮喷水,亚洲日韩成人无码不卡网站,久久久久国产一级毛片高清板,国产一二视频,丰满少妇av无码区,久久永久免费人妻精品我不卡 ,国产伦子系列沙发午睡

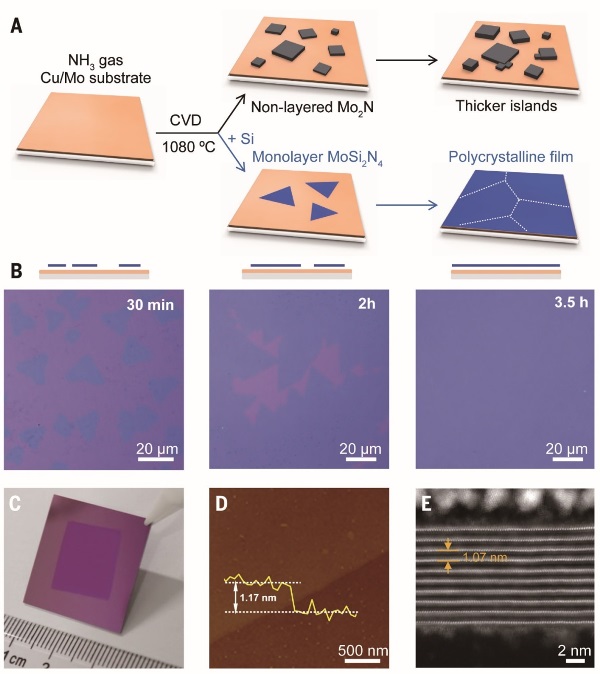

圖1. CVD生長二維層狀MoSi₂N₄

　　以石墨烯為代表的二維范德華層狀材料具有獨特的電學、光學、力學、熱學等性質(zhì)，在電子、光電子、能源、環(huán)境、航空航天等領域具有廣闊的應用前景。目前廣泛研究的二維層狀材料，如石墨烯、氮化硼、過渡金屬硫族化合物、黑磷烯等，均存在已知的三維母體材料。探索不存在已知三維母體材料的二維層狀材料，可極大拓展二維材料的物性和應用，具有重要的科學意義和實用價值。

　　2015年，沈陽材料科學國家研究中心任文才、成會明團隊發(fā)明了雙金屬基底化學氣相沉積（CVD）方法，制備出了多種不同結(jié)構(gòu)的非層狀二維過渡金屬碳化物晶體，如正交Mo₂C、六方WC和立方TaC，并發(fā)現(xiàn)超薄Mo₂C為二維超導體（Nature Materials, 2015）。然而受表面能約束，富含表面懸鍵的非層狀材料傾向于島狀生長，因此難以得到厚度均一的單層材料。

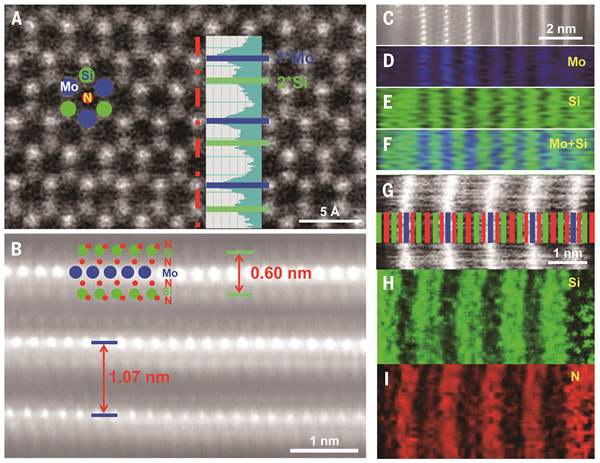

圖2. 二維層狀MoSi₂N₄的結(jié)構(gòu)表征

　　該團隊最近研究發(fā)現(xiàn)，在CVD生長非層狀二維氮化鉬的過程中，引入硅元素可以鈍化其表面懸鍵，從而制備出一種不存在已知母體材料的全新的二維范德華層狀材料MoSi₂N₄，并獲得了厘米級單層薄膜。單層MoSi₂N₄包含N-Si-N-Mo-N-Si-N 7個原子層，可以看成是由兩個Si-N層夾持單層MoN（N-Mo-N）構(gòu)成。采用類似方法，還制備出了單層WSi₂N₄。

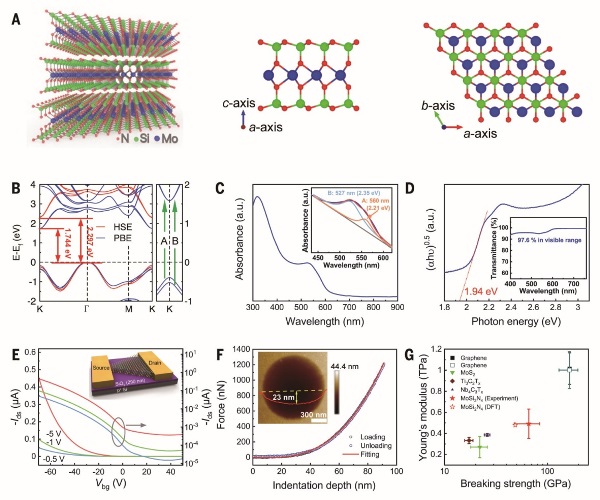

圖3. 二維層狀MoSi₂N₄的原子結(jié)構(gòu)、電子結(jié)構(gòu)、及光學、電學和力學性質(zhì)

　　在此基礎上，他們與金屬所陳星秋研究組和孫東明研究組合作，發(fā)現(xiàn)單層MoSi₂N₄具有半導體性質(zhì)（帶隙約1.94 eV）和優(yōu)于MoS₂的理論載流子遷移率，還表現(xiàn)出優(yōu)于MoS₂等單層半導體材料的力學強度和穩(wěn)定性；并通過理論計算預測出了十多種與單層MoSi₂N₄具有相同結(jié)構(gòu)的二維層狀材料，包含不同帶隙的半導體、金屬和磁性半金屬等。

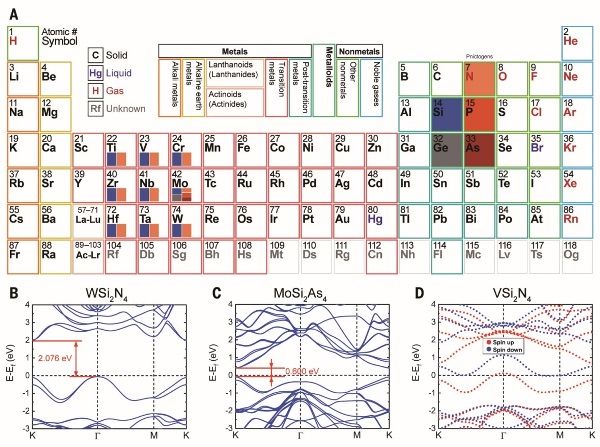

圖4. 理論預測的二維層狀MoSi₂N₄材料家族

　　該工作不僅開拓了全新的二維層狀MoSi₂N₄材料家族，拓展了二維材料的物性和應用，而且開辟了制備全新二維范德華層狀材料的研究方向，為獲得更多新型二維材料提供了新思路。

　　該工作得到了國家自然科學基金委杰出青年科學基金、重大項目、中國科學院從0到1原始創(chuàng)新項目、先導項目以及國家重點研發(fā)計劃等的資助。
